在玻璃纖維增強(qiáng)復(fù)合材料（玻璃鋼）的應(yīng)用中，特別是在嚴(yán)苛的海洋環(huán)境如玻璃鋼漁船制造中，玻璃纖維的化學(xué)穩(wěn)定性是決定制品長(zhǎng)期耐久性和安全性的關(guān)鍵因素?；瘜W(xué)穩(wěn)定性是指玻璃纖維抵抗水、酸、堿等介質(zhì)侵蝕的能力。對(duì)于長(zhǎng)期浸泡或接觸湖、河、海水（均為中性或弱堿性介質(zhì)）的漁船而言，耐水侵蝕性尤為關(guān)鍵，直接關(guān)系到船體的使用壽命。
化學(xué)穩(wěn)定性的評(píng)價(jià)指標(biāo)：
玻璃纖維受介質(zhì)侵蝕的程度通常通過(guò)以下指標(biāo)衡量：
1. 重量損失率： 侵蝕前后纖維的質(zhì)量變化。
2. 析出物分析： 侵蝕液中堿金屬離子（如Na?, K?）或其他玻璃組分的含量。
3. 強(qiáng)度損失率： 侵蝕后纖維力學(xué)性能（如拉伸強(qiáng)度）的下降程度。
4. 纖維直徑變化： 侵蝕后纖維直徑的減小量。
水對(duì)玻璃纖維的侵蝕機(jī)理：
水（尤其是升溫條件下）侵蝕玻璃是一個(gè)復(fù)雜的物理化學(xué)過(guò)程，核心是離子交換和網(wǎng)絡(luò)溶解：
1. 離子交換（脫堿）：
玻璃網(wǎng)絡(luò)中的堿金屬離子（如Na?）與水中的H?發(fā)生交換：
`≡Si-O-Na + H?O → ≡Si-OH + Na? + OH?`
結(jié)果：水中H?減少，OH?增加，溶液逐漸變?yōu)閴A性。
2. 網(wǎng)絡(luò)解體（水解）：
形成的OH?具有強(qiáng)攻擊性，破壞硅氧骨架（≡Si-O-Si≡）：
`≡Si-O-Si≡ + OH? → ≡Si-OH + ≡Si-O?`
新產(chǎn)生的≡Si-O?為了滿足電價(jià)平衡，進(jìn)一步與水反應(yīng)：
`≡Si-O? + H?O → ≡Si-OH + OH?`
此過(guò)程循環(huán)往復(fù)，導(dǎo)致玻璃網(wǎng)絡(luò)不斷被破壞溶解（硅酸鹽水解）。
3. 高硅膜的形成：
隨著易溶離子（Na?等）的持續(xù)溶出，玻璃表面逐漸形成一層多孔的、富硅（SiO?）的“瀝濾層”。
這層膜的溶解速度以及侵蝕介質(zhì)向內(nèi)部滲透和反應(yīng)產(chǎn)物向外擴(kuò)散的速率，共同決定了玻璃整體的耐水性。
無(wú)堿玻璃纖維（E玻纖）的卓越耐水性：

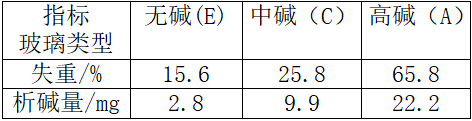

玻璃纖維的耐水性
實(shí)驗(yàn)數(shù)據(jù)表明（將5000 cm²表面積的玻璃纖維試樣在250 ml蒸餾水中煮沸3小時(shí)）：
1. 耐水性排序： 無(wú)堿玻璃纖維 (E玻璃) > 中堿玻璃纖維 (C玻璃) > 高堿玻璃纖維 (A玻璃)。
2. 水解級(jí)分級(jí)：
E玻璃： 屬于 Ⅰ級(jí)水解級(jí) (耐水性最優(yōu))。失重極低強(qiáng)度保留率高。
C玻璃： 屬于 Ⅱ級(jí)水解級(jí) (耐水性中等)。
A玻璃：屬于 Ⅲ級(jí)水解級(jí) (耐水性較差)。
3. 關(guān)鍵原因： E玻璃的堿金屬氧化物含量極低（通常<0.8%），大大減少了可被水侵蝕溶出的離子源，有效抑制了離子交換和后續(xù)網(wǎng)絡(luò)水解過(guò)程，顯著提升了其在水中長(zhǎng)期服役的穩(wěn)定性。
玻璃鋼漁船選材的核心要求：
基于對(duì)使用壽命和安全性的嚴(yán)苛要求：
必須選用無(wú)堿玻璃纖維（E玻璃）作為增強(qiáng)材料。E玻璃優(yōu)異的耐水性可有效抵抗湖、河、海水長(zhǎng)期浸泡的侵蝕，確保玻璃鋼船體基材（纖維）的力學(xué)性能在數(shù)十年內(nèi)保持穩(wěn)定，防止因纖維劣化導(dǎo)致的船體強(qiáng)度下降、分層、滲水等問(wèn)題。
其他高性能纖維在造船中的應(yīng)用對(duì)比：

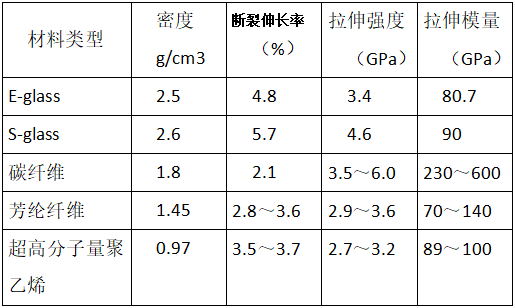

主要高性能纖維的力學(xué)性能
除了E玻璃纖維，碳纖維、芳綸等高性能纖維也應(yīng)用于高端船舶制造：
1. 芳綸纖維 (如Kevlar)：
優(yōu)勢(shì)： 極高的比強(qiáng)度、出色的韌性、優(yōu)異的抗沖擊和防彈性能。適用于對(duì)抗拉強(qiáng)度、抗沖擊和輕量化要求極高的船艇部件（如部分賽艇、巡邏艇的防彈艙壁）。
劣勢(shì)：壓縮強(qiáng)度和彎曲強(qiáng)度相對(duì)較低，易發(fā)生微屈曲；成本較高。不適用于承受高壓縮/彎曲載荷的主船殼結(jié)構(gòu)，應(yīng)用范圍受限（嚴(yán)格限重的高性能小艇）。
2. 碳纖維：
優(yōu)勢(shì)：在常用增強(qiáng)纖維中具有最高的比強(qiáng)度和比模量（剛度），極好的耐疲勞性和高溫性能。是實(shí)現(xiàn)極致輕量化和超高剛度的理想選擇。
劣勢(shì)：成本極其高昂。
應(yīng)用：主要用于對(duì)輕量化和剛度要求極端苛刻的頂級(jí)競(jìng)賽帆船、游艇、軍用高速艇等高性能船舶的部分或全部結(jié)構(gòu)。其高昂成本限制了在普通漁船上的大規(guī)模應(yīng)用。
結(jié)論：
對(duì)于玻璃鋼漁船這一量大面廣且對(duì)長(zhǎng)期可靠性和成本敏感的應(yīng)用領(lǐng)域，無(wú)堿玻璃纖維（E玻璃）憑借其卓越的耐水性（Ⅰ級(jí)水解級(jí)）、良好的綜合力學(xué)性能以及相對(duì)合理的成本，是不可替代的核心增強(qiáng)材料。深刻理解水侵蝕的機(jī)理以及E玻璃的耐腐蝕優(yōu)勢(shì)，是確保玻璃鋼漁船安全服役數(shù)十年、抵御海洋環(huán)境侵蝕的科學(xué)基礎(chǔ)。而碳纖維、芳綸等高性能纖維，則在追求極致性能的特殊船舶領(lǐng)域扮演著補(bǔ)充角色。
（本文來(lái)源于“新型玻璃鋼漁船”公眾號(hào)，轉(zhuǎn)載須經(jīng)同意）
--------------
聯(lián)系方式
電話：020-39966201/18026298689（賴先生）
傳真：020-39966209
郵箱：bohao6868@frpgd.com
公司地址：廣東省廣州市番禺區(qū)天安番禺節(jié)能科技園總部中心一號(hào)樓1104至1105
打印
